เครื่องมือกลึง-กัด CNC รุ่น L2-6ZYMT 4+4 สำหรับงานโลหะ
เครื่องกลึง CNC รุ่น L2-6ZYMT เป็นเครื่องกลึงประสิทธิภาพสูงแบบขับเคลื่อนด้วยเครื่องมือ 4+4 พร้อมหัวจับเครื่องมือแบบมาตรฐาน ออกแบบมาสำหรับงานกลึงที่ต้องการความแม่นยำสูงและงานกัดขึ้นรูปชิ้นส่วนโลหะแบบผสมผสาน ในฐานะเครื่องมือกล CNC ระดับมืออาชีพ เครื่องกลึงนี้ผสานรวมเทคโนโลยีการประมาณค่าแกน Y และหัวจับเครื่องมือแบบขับเคลื่อน 4+4 ทำให้สามารถขึ้นรูปชิ้นงานโลหะที่ซับซ้อนได้หลายขั้นตอนในการจับยึดเพียงครั้งเดียว ส่งผลให้ประสิทธิภาพและความแม่นยำของงานโลหะสมัยใหม่ได้รับการกำหนดนิยามใหม่
ตารางพารามิเตอร์
| # | พารามิเตอร์ | หน่วย | เครื่องมือกลึงและกัด L2-6ZYMT 4+4 พร้อมหัวจับแบบขับเคลื่อนและแบบปกติ | |||
| 1 | เส้นผ่านศูนย์กลางการกลึงสูงสุด | มม. | Φ300 | |||
| 2 | ความยาวการตัดเฉือนสูงสุด | มม. | 200 | |||
| 3 | เส้นผ่านศูนย์กลางการแกว่งสูงสุดเหนือเตียง | มม. | Φ400 | |||
| 4 | เส้นผ่านศูนย์กลางการแกว่งสูงสุดเหนือรางเลื่อน | มม. | Φ140 | |||
| 5 | เส้นผ่านศูนย์กลางการป้อนแท่ง | มม. | <Φ46 | |||
| 6 | รูแกนหมุน | มม. | เอฟ56 | |||
| 7 | ความเร็วรอบแกนหมุนสูงสุด | รอบต่อนาที | 5000 | |||
| 8 | การเคลื่อนที่แกน X | มม. | 800 | |||
| 9 | การเคลื่อนที่แกน Y | มม. | 180 | |||
| 10 | การเคลื่อนที่แกน Z | มม. | 300 | |||
| 11 | อัตราการป้อนเร็ว | เมตร/นาที | 22 | |||
| 12 | ความเร็วสูงสุดของเครื่องมือขับเคลื่อน | รอบต่อนาที | 4000 | |||
| 13 | แรงดันไฟฟ้า (3 เฟส) | ใน | 380±10% | |||
| 14 | ความถี่ไฟฟ้า | เฮิรตซ์ | 50 | |||
| 15 | พลัง | กิโลวัตต์ | 24 | |||
| 16 | น้ำหนัก | กก. | 2500 | |||
| 17 | ขนาด (ยาว × กว้าง × สูง) | มม. | 2350 × 1700 × 2000 | |||
| # | ตารางการกำหนดค่า | |||||
| 1 | เอ็นซีเอ็น | ☐ แฟนัค 0I-TF พลัส (3B) | ☐ ซีเมนส์ 828D (พร้อมฟังก์ชันกลึง/กัด) | ☐ ซินเทค 22TB | ||
| กำลัง/แรงบิดพิกัดแกน C ของมอเตอร์เซอร์โว | □ 7.5 กิโลวัตต์ / 59.7 นิวตันเมตร (มาตรฐาน) ☐ 11 กิโลวัตต์ / 105 นิวตันเมตร (ตัวเลือกเสริม) | ☐ 9 กิโลวัตต์ / 57 นิวตันเมตร (มาตรฐาน) ☐ 11 กิโลวัตต์ / 105 นิวตันเมตร (ตัวเลือกเสริม) | ☐ 7.5 กิโลวัตต์ / 49 นิวตันเมตร (มาตรฐาน) ☐ 11 กิโลวัตต์ / 72 นิวตันเมตร (ตัวเลือกเสริม) | |||
| กำลัง/แรงบิดพิกัดแกน X ของมอเตอร์เซอร์โว | 1.8 กิโลวัตต์ / 11 นิวตันเมตร | 2.2 กิโลวัตต์ / 12 นิวตันเมตร | 2.4 กิโลวัตต์ / 11.5 นิวตันเมตร | |||
| กำลัง/แรงบิดพิกัดแกน Y ของมอเตอร์เซอร์โว | 1.2 กิโลวัตต์ / 7 นิวตันเมตร | 1.15 กิโลวัตต์ / 6.5 นิวตันเมตร | 1.7 กิโลวัตต์ / 8.4 นิวตันเมตร | |||
| กำลัง/แรงบิดพิกัดแกน Z ของมอเตอร์เซอร์โว | 1.8 กิโลวัตต์ / 11 นิวตันเมตร | 2.2 กิโลวัตต์ / 12 นิวตันเมตร | 2.4 กิโลวัตต์ / 11.5 นิวตันเมตร | |||
| กำลัง/แรงบิดพิกัดของมอเตอร์เซอร์โวสำหรับเครื่องมือขับเคลื่อน | 1.2 กิโลวัตต์ / 7 นิวตันเมตร | 1.15 กิโลวัตต์ / 6.5 นิวตันเมตร | 1.7 กิโลวัตต์ / 8.4 นิวตันเมตร (ซินเทค สองมอเตอร์) | |||
| 2 | แกนหมุน | ยี่ห้อ | ประเภท / ข้อมูลจำเพาะ | |||
| ☐ แกนสายพาน LBIE (ผลิตโดย HAOZHI) (มาตรฐาน) ☐ แกนหมุนมอเตอร์ Guangzhou HAOZHI (อุปกรณ์เสริม) ☐ แกนสายพาน KENTURN จากไต้หวัน (อุปกรณ์เสริม) | เอ2-5 | |||||
คุณสมบัติหลัก

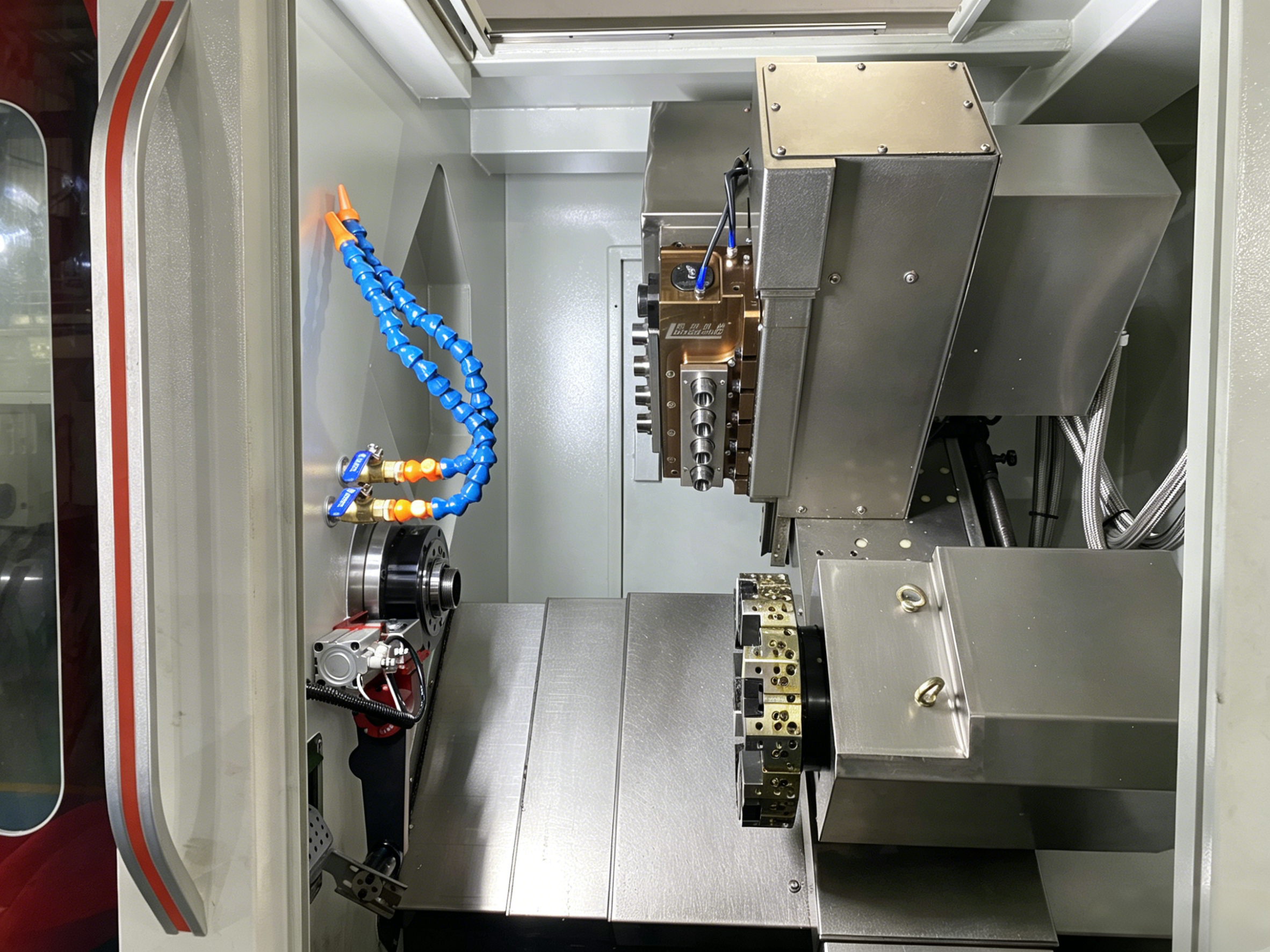

การผสานรวมการกลึงและการกัดด้วยเครื่องมือขับเคลื่อน 4+4 และแกน Y
เครื่องกลึง CNC นี้ติดตั้งหัวจับเครื่องมือแบบขับเคลื่อน 4+4 และแกน Y แบบปรับระยะได้ ทำให้สามารถทำการกลึง กัด เจาะ และต๊าปเกลียวได้ครบจบในขั้นตอนเดียว ไม่จำเป็นต้องใช้ระบบจับยึดชิ้นงานเพิ่มเติม ลดเวลาในการผลิตลงอย่างมาก และให้ความยืดหยุ่นที่ยอดเยี่ยมสำหรับการขึ้นรูปชิ้นส่วนโลหะที่ซับซ้อน
ระบบการเคลื่อนที่ความแม่นยำสูงเพื่อประสิทธิภาพการทำงานที่เสถียร
เครื่องมือกล CNC นี้ ซึ่งใช้รางนำทางเชิงเส้น สกรูนำ และตลับลูกปืนคุณภาพสูงจากแบรนด์ดังระดับโลก สามารถเคลื่อนที่เชิงเส้นได้อย่างราบรื่นเป็นพิเศษ มีการคลายตัวน้อยที่สุด และมีความแม่นยำในการกำหนดตำแหน่งในระยะยาว ซึ่งเป็นคุณสมบัติหลักที่จะช่วยให้ได้คุณภาพที่สม่ำเสมอสำหรับชิ้นงานโลหะที่มีความคลาดเคลื่อนสูง
ระบบแกนหมุนและเซอร์โวทรงพลังสำหรับการตัดงานหนัก
เครื่องกลึง CNC โลหะรุ่นนี้ มาพร้อมกับแกนหมุน A2-5 แรงบิดสูง (ความเร็วสูงสุด 5000 รอบต่อนาที) และมอเตอร์เซอร์โวกำลังสูง จึงมีกำลังตัดที่แข็งแกร่งสำหรับวัสดุแข็งและสามารถตัดวัสดุปริมาณมากได้ เหมาะอย่างยิ่งสำหรับการผลิตชิ้นส่วนยานยนต์ การบินและอวกาศ และชิ้นส่วนอุตสาหกรรมจำนวนมาก
รายละเอียดการแสดง
แกนหมุน A2-5 สำหรับงานตัดเฉือนโลหะคุณภาพสูง
เครื่องกลึง CNC นี้มาพร้อมกับแกนหมุน A2-5 ที่มีความแข็งแรงสูง ทำงานด้วยความเร็วสูงสุด 5000 รอบต่อนาที ให้กำลังการทำงานที่นุ่มนวลและมีการสั่นสะเทือนต่ำ เหมาะสำหรับการกลึง การกัด และการเจาะชิ้นส่วนโลหะ ออกแบบมาเพื่อความเสถียรและความแม่นยำ รับประกันความถูกต้องและประสิทธิภาพในการตัดที่สม่ำเสมอสำหรับงานโลหะทุกประเภท ซึ่งเป็นเหตุผลว่าทำไมจึงเป็นองค์ประกอบสำคัญของเครื่องมือเครื่องจักร CNC ประสิทธิภาพสูงของเรา
เครื่องมือกล CNC นี้ติดตั้งด้วยสกรูนำบอลเจียรความแม่นยำสูงของ HIWIN และ PMI สำหรับแกนเชิงเส้นทั้งหมด สกรูนำเหล่านี้มีระยะคลอนต่ำมากและประสิทธิภาพการส่งกำลังสูง ซึ่งช่วยให้ควบคุมการเคลื่อนที่ของเครื่องมือได้อย่างแม่นยำและตอบสนองได้ดีที่อัตราป้อนเร็วสูงสุดถึง 22 เมตร/นาที นอกจากนี้ยังช่วยให้มั่นใจได้ถึงความแม่นยำของขนาดชิ้นส่วนโลหะที่ซับซ้อนได้อย่างน่าเชื่อถือแม้หลังจากใช้งานต่อเนื่องภายใต้ภาระสูง
เครื่องกลึง CNC นี้ติดตั้งรางนำทางเชิงเส้นแบบลูกบอล 35 ลูกที่มีความแม่นยำสูงจากแบรนด์ HIWIN, PMI และ INA สำหรับแกน X และ Z และรางนำทางเชิงเส้นแบบแข็งสำหรับแกน Y รางคุณภาพสูงเหล่านี้ไม่เพียงแต่รับน้ำหนักได้ดีเยี่ยม แต่ยังทำงานด้วยแรงเสียดทานต่ำมาก ส่งผลให้การเคลื่อนที่เชิงเส้นราบรื่นและเสถียรเป็นพิเศษแม้ในขณะกลึงและกัดด้วยความเร็วสูง รางเหล่านี้รักษาความแม่นยำในการกำหนดตำแหน่งไม่เปลี่ยนแปลงและมีอายุการใช้งานยาวนาน ดังนั้นจึงไม่เพียงแต่เป็นพื้นฐานที่ดีสำหรับประสิทธิภาพความแม่นยำของเครื่องกลึง CNC นี้เท่านั้น แต่ยังทำหน้าที่เป็นรากฐานที่สำคัญอีกด้วย
ระบบ
เครื่องกลึง CNC ประสิทธิภาพสูงของ LBIE มาพร้อมกับระบบ CNC ขั้นสูงให้เลือกมากมายจากแบรนด์ชั้นนำ เช่น FANUC, SIEMENS, SYNTEC และ MITSUBISHI ไม่ว่าคุณจะต้องการผลลัพธ์ที่รวดเร็วและแม่นยำ การกลึงหลายแกนที่ซับซ้อน หรือการผลิตจำนวนมากด้วยต้นทุนที่ต่ำ ระบบควบคุมที่เหมาะสมก็มีให้เลือกใช้สำหรับขั้นตอนการผลิตของคุณ ช่วยให้งานโลหะของคุณมีประสิทธิภาพ น่าเชื่อถือ และได้มาตรฐานระดับโลก

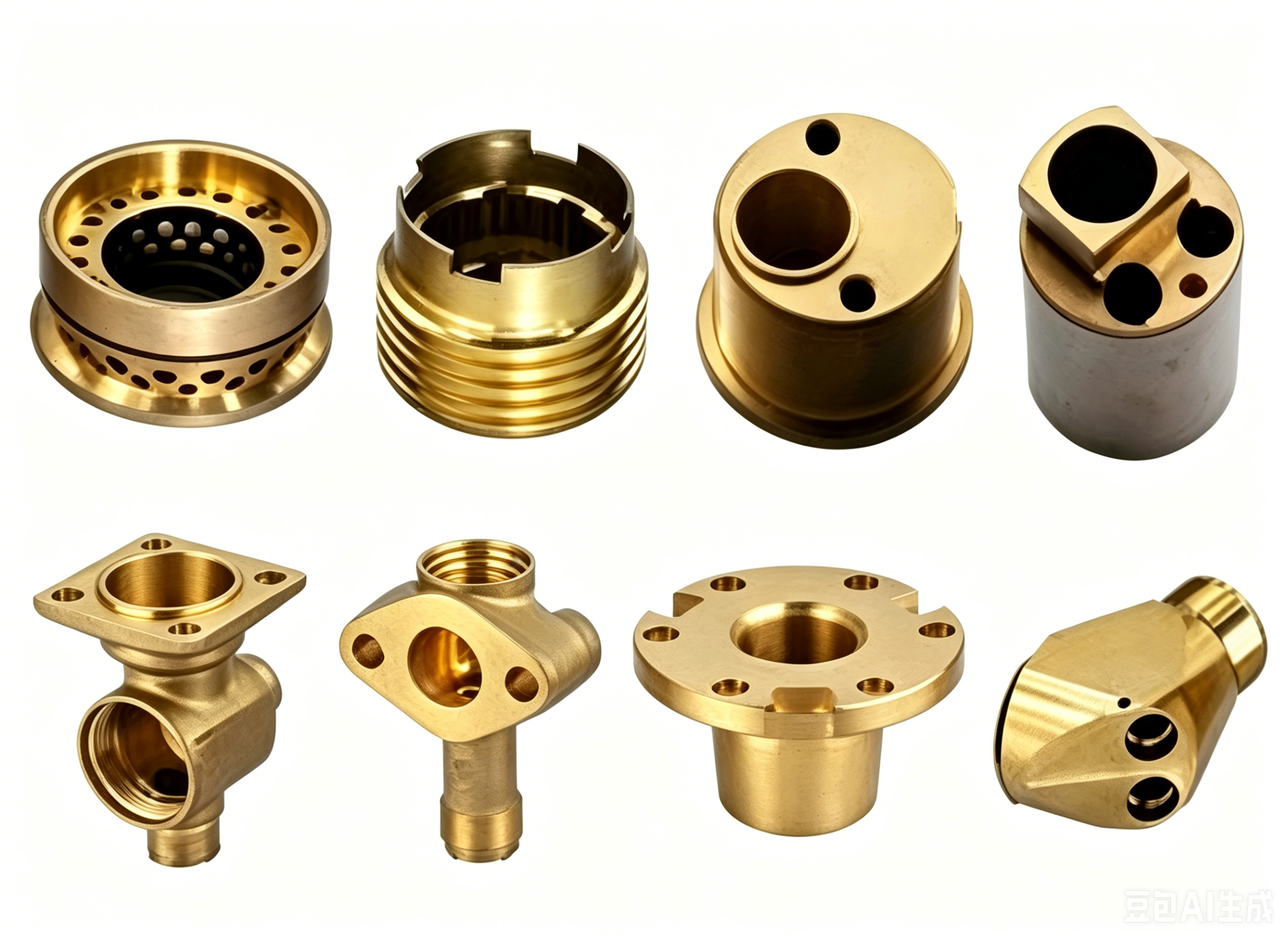

การแสดงชิ้นงานบางส่วน
เครื่องกลึง CNC แบบเครื่องมือหมุนขั้นสูงของเรา ซึ่งส่วนใหญ่ใช้ในการผลิตอุปกรณ์ไฮดรอลิกและชิ้นส่วนทางการแพทย์ มีความสามารถในการกลึงและกัดในตัว จึงสามารถผลิตชิ้นงานที่มีความแม่นยำสูงมาก เครื่องจักรเหล่านี้ทำงานได้ในระดับสูงและมีความสม่ำเสมอสูง สามารถตอบสนองความต้องการด้านความคลาดเคลื่อนที่เข้มงวดของวัสดุต่างๆ เช่น อลูมิเนียม เหล็ก ไทเทเนียม และวัสดุพิเศษอื่นๆ ผู้ใช้งานหลักของเครื่องจักรเหล่านี้ ได้แก่ อุตสาหกรรมการบินและอวกาศ ยานยนต์ การแพทย์ พลังงานนิวเคลียร์ และอุตสาหกรรมอื่นๆ
เกี่ยวกับเรา
2007: เริ่มต้นธุรกิจโดยเน้นการวิจัยและพัฒนา การผลิต การขาย และการบริการเครื่องมือกลึงและเครื่องมือกัด
2009: การสร้างเครื่องกลึงและเครื่องกัดแบบ 4+4 รอบหมุนเครื่องแรกของจีน
2014ประสบความสำเร็จในการก้าวข้ามขีดจำกัดทางเทคนิคของเครื่องมือกลึงและกัดแกน Y แบบสอดแทรก
2022: เปิดตัวเครื่องมือกลึงและกัดแบบผสมผสานสองแกนหมุนสองหัวจับ
วันนี้ด้วยประสบการณ์ในอุตสาหกรรมที่ยาวนานกว่า 15 ปี คุณสมบัติการผลิตที่ได้รับการรับรอง และความสามารถในการให้บริการทั่วโลกที่ครอบคลุมด้านพลังงานนิวเคลียร์ การบินและอวกาศ ยานยนต์ เครื่องใช้ไฟฟ้าภายในบ้าน และอื่นๆ เรากำลังมองหาตัวแทนจำหน่ายทั่วโลกเพื่อแนะนำเครื่องมือเครื่องจักร CNC คุณภาพเยี่ยมจากจีนให้กับลูกค้าทั่วโลก
เครื่องจักร CNC ระดับพรีเมียม
ในนิทรรศการนี้ คุณจะได้ชมเครื่องจักร CNC รุ่นล่าสุดที่เราใช้ ซึ่งรวมถึงเครื่องจักร CNC ขนาดใหญ่ หัวกัดที่มีความแม่นยำสูงสุดจาก Okuma และระบบเครื่องจักร CNC แบบ 5 แกน อุปกรณ์ระดับไฮเอนด์เหล่านี้มีความแข็งแกร่ง เสถียรภาพ และความแม่นยำในการตัดเฉือนสูงมาก ทำให้สามารถประมวลผลชิ้นงานขนาดใหญ่และซับซ้อนที่มีข้อกำหนดความคลาดเคลื่อนที่เข้มงวดได้อย่างมีประสิทธิภาพ เครื่องจักรเหล่านี้ติดตั้งระบบควบคุมจากแบรนด์ที่มีชื่อเสียงระดับโลกและอินเทอร์เฟซการทำงานอัจฉริยะ ทำให้เหมาะอย่างยิ่งสำหรับอุตสาหกรรมการบินและอวกาศ ยานยนต์ แม่พิมพ์ และการผลิตเครื่องจักรหนัก เครื่องจักรเหล่านี้เป็นแหล่งที่มาของประสิทธิภาพที่เชื่อถือได้และประสิทธิภาพการผลิตที่เหนือกว่าสำหรับการใช้งานในอุตสาหกรรมต่างๆ
เครื่องวัดการรบกวนด้วยเลเซอร์
การชดเชยความแม่นยำ
ซีเอ็มเอ็ม
การตรวจจับความแม่นยำ
เทคโนโลยีเลเซอร์อินเตอร์เฟอโรเมตรขั้นสูงถูกนำมาใช้ในเครื่องมือกล CNC ของเราเพื่อการชดเชยความแม่นยำสูง เราทำการชดเชยข้อผิดพลาดด้านตำแหน่ง รูปทรง และความร้อน โดยการวัดด้วยความแม่นยำสูงและวิเคราะห์ข้อมูล ซึ่งจะช่วยให้เราสามารถรักษาความแม่นยำในการตัดเฉือนให้อยู่ในระดับที่คงที่และเชื่อถือได้ แม้หลังจากใช้งานเป็นเวลานาน
LBIE ดำเนินการควบคุมคุณภาพอย่างครบถ้วนตั้งแต่ต้นจนจบ โดยมีทีมงานมืออาชีพผู้เชี่ยวชาญตรวจสอบส่วนประกอบ ระบบ และกระบวนการแต่ละอย่างอย่างละเอียดถี่ถ้วน เราจัดหาเครื่องมือเครื่องจักร CNC ที่ได้มาตรฐานคุณภาพระดับสากล เพื่อให้มั่นใจว่าการผลิตของคุณจะมีความแม่นยำและน่าเชื่อถืออยู่เสมอ
CIMT 2025
งานแสดงเครื่องกลึง CNC LBIE
เครื่องกลึงสองแกน
ลูกค้ามาเยี่ยมชมบูธของเรา
บทวิจารณ์นิทรรศการ CIMT 2025 LBIE
งานโลหะ 2025
งานโลหะ มินสก์ เบลารุส
นิทรรศการต่างประเทศ
เราได้เข้าร่วมงานแสดงสินค้าเครื่องมือกล CNC ในต่างประเทศ เช่น รัสเซีย เบลารุส มาเลเซีย อุซเบกิสถาน และประเทศอื่นๆ ซึ่งได้รับความสนใจอย่างกว้างขวางจากลูกค้าทั่วโลก
1. การห่อด้วยฟิล์มยืด
2. บรรจุภัณฑ์สุญญากาศ
3. บรรจุภัณฑ์ไม้อัดที่แข็งแรง
4. เสื้อกันน้ำ
5. บรรจุภัณฑ์สินค้าของลูกค้า
6. แพ็คเกจที่ดีของลูกค้า
เพื่อให้มั่นใจได้ว่าสินค้าจะถูกจัดส่งอย่างปลอดภัย เราจึงใช้วัสดุป้องกันหลายชั้นกับเครื่องกลึง CNC ของเรา:
1. ในขั้นต้น เครื่องกลึงจะถูกห่อด้วยฟิล์มยืดโดยสมบูรณ์ ซึ่งช่วยป้องกันฝุ่นและรอยขีดข่วน
2. จากนั้นจึงบรรจุในถุงสุญญากาศเพื่อป้องกันความชื้นระหว่างการขนส่ง
3. หลังจากบรรจุแบบสุญญากาศแล้ว เครื่องกลึงจะถูกรัดด้วยสายรัดเพื่อป้องกันไม่ให้เคลื่อนที่
4. สุดท้ายนี้ มันถูกบรรจุอยู่ในกล่องไม้อัดที่แข็งแรงทนทาน
ISO 9001 (ระบบบริหารคุณภาพระดับสากล)
ใบรับรอง CE (มาตรฐานความสอดคล้องของยุโรป)
EAC (ความสอดคล้องของทวีปยูเรเซีย)
ยินดีต้อนรับสู่แผนกให้คำปรึกษา ใบรับรองทั้งหมดที่กล่าวมาข้างต้นรับประกันว่าเครื่องจักรที่ผลิตขึ้นทุกชิ้นจะตรงตามมาตรฐานความปลอดภัยและประสิทธิภาพที่เข้มงวดซึ่งกำหนดไว้ในระดับโลก
